전력케이블
가교폴리에틸렌 케이블 절연층의 제조공정

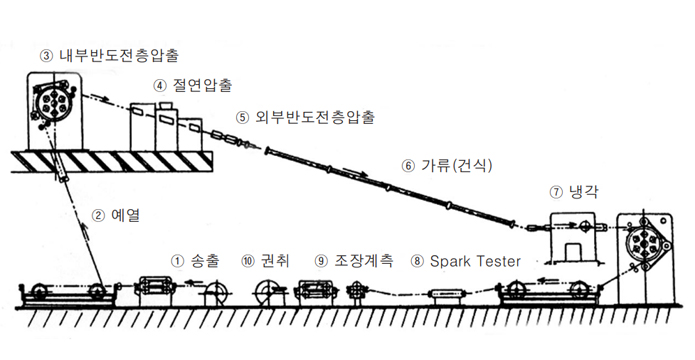

절연층 주 제조 공정은 3대의 압출기 ②, ④, ⑤에 의해 내부반도전층, 주절연층, 외부반도전층을 3중 동시 압출하며 절연된 심선은 가류관 ⑥을 통하여 고온, 고압에서 건식 가교한다.
내부 반도전층은 도체내의 절연체 침투를 방지하며 절연체에 걸리는 전계의 완화를 목적으로 하며 외부 반도전층은 전계의 균일한 분포를 목적으로 한다

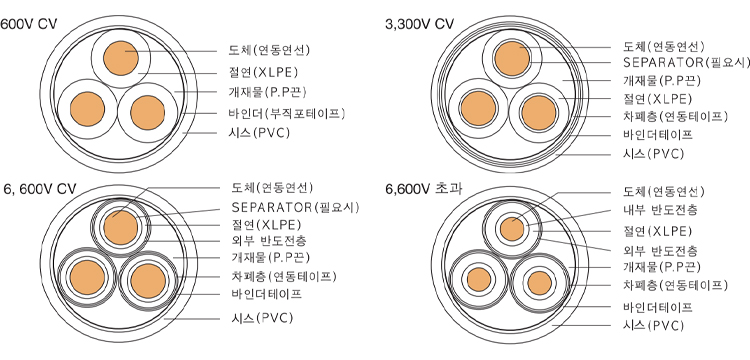

| 용도 | 케이블 구조는 그림과 같이 도체상에 가교폴리에틸렌으로 절연하고 색별한 소요선심을 개재물과 함께 연합한 후 테이프를 겹처 감고 다시 그 위에 비닐로 시스한 것이다. |
|---|---|
| 구조 |
1. 도 체 : 원형압축 연선 또는 원형 연선 2. 반도전층 : 6,600V를 초과하는 케이블에서는 도체위에 적당한 반도 전층을 절연한다. (단, 내부반 도전층의 두께는 절연두께에 포함된다.) 3. 절 연 체: 가교폴리에틸렌 절연의 색은 백색(자연색)을 표준으로 한다. 4. 차 폐 : 두께 약 0.1mm의 연동 테이프를 사용한다. (3,300V 이상의 케이블) 5. 연 합 : 다심 케이블에서는 소요 선심을 개재물과 함께 원형으로 연합한다. 6. 시 스 : 비닐 시스는 흑색을 표준으로 한다. |
선심식별
| 전압 선심수 | 2 | 3 | 4 |
|---|---|---|---|
| 600V | 흑, 백 | 흑, 백, 적 | 흑, 백, 적, 녹 |
| 3,000V이상 | 백, 적, 청 |
